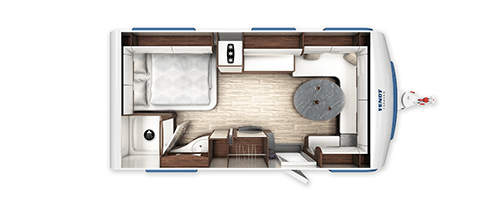

Diamant 520 SFDS
Châssis
Amortisseurs
Cache attelage "blanc"
Cache timon "blanc"
Crochet d´attelage sécurisé AKS 3004 (AL-KO)
Jantes aluminium noires polies
Recul automatique
Roue Jockey
Système châssis alvéolé, galvanisé (AL-KO)
Système Euro-essieu(x) (AL-KO)
Vérins stabilisateurs avec fuseaux rallongés
Vérins stabilisateurs galvanisés avec pieds "Big Foot" (AL-KO)
Bâti extérieur
3ème feu stop encastré
Aérations forcées en conformité avec norme EN 1645-1
Bandeau d’éclairage extérieur latéral côte porte d’entrée
Barres de toit
Construction bâti sandwich
Couvercle de coffre sur flèche avec amortisseurs et verrouillage 3 points
Couvercle remplissage eau fraîche avec bandeau de maintien
Eclairage dans marche pied d’entrée (LED)
Eclairage sous auvent (LED)
Fenêtres ouvrantes double vitrage, teintées avec commande à une main et stores combinés obturation/moustiquaire
Feux antibrouillard (2 pièces)
Feux de recul (2 pièces)
Passages de roue isolés
Poignées de manoeuvre ancrage
Porte d´entrée avec marchepied encastré et isolé, porte journaux, fenêtre teintée avec plissé d´obturation sur la partie haute
Roue de secours jante acie
Support de roue de secours dans coffre sur flèche
Technologie LFI pour certains éléments avants
Toit polyester renforcé GFK
Verrouillage centralisé
Séjour/Espace nuit
Pavillons hauts avec charnières Soft-close
2 coussins
Coffre de lit avec amortisseurs Liftomat
Coussins d´assises en mousse haute densité
Couvre-lit
Dosserets anti-condensation
Dossiers ergonomiques
Eclairage (12V) dans penderie avec détecteur de mouvements
Eclairage indirect (LED)
Eclairage LED
Lanterneau MIDI (Dometic) avec manivelle, aération permanente, store plissé combiné obturation-moustiquaire intégré dans lanterneau panoramique Skylight avec éclairage (LED)
Matelas grand confort mousse haute densité ventilée (7 zones)
Mobilier décor "Catania oak" et "Pure White brillant"
Moquette surjetée amovible lavable
Pavillons hauts avec aération permanente et éclairage indirect au plafond intégré (LED)
Plafonnier (12V/LED) intégré dans lanterneau panoramique Skylight avec 2 circuits
Porte accordéon
Rampe lumineuse dans les profilés des pavillons de rangements hauts
Revêtement de sol PVC design d’entretien aisé
Sommier à lattes articulées avec constance d´élasticité et réglage de fermeté
Spots de lecture (12V) dans chambre à coucher
Spots de lecture (12V) dans coin salon
Table escamotable télescopique avec pied central
Tapis de marchepied signé Fendt-Caravan
Tissus d´ameublement "Mendoza"
Cuisine/Cabinet de toilette
Armoire de toilette avec miroir dans cabinet de toilette latérale, douche
Cabine de douche
Combiné évier-cuisinière avec allumage automatique sécurisé, grille chrome linéaire 2 éléments et abattants double (2 feux, robinet rabattable)
Couvercle de cuisine rabattable
Eclairage cabinet de toilette (LED/12V)
Eclairage du plan de travail (LED)
Façade de réfrigérateur optique "pure white"
Fenêtre de cabinet de toilette dépolie et ouvrante avec store combiné obturation-moustiquaire
Habillage arrière du bloc cuisine en optique verre rétro-éclairé
Lavabo en inox avec tablettes, armoire de toilette et miroir éclairé
Pavillons hauts avec charnières Soft-close
Porte journaux intégré dans la porte d´entrée
Porte serviettes-patères
Range couverts avec revêtement Softtouch
Réfrigérateur Slim-Tower de 133 l avec compartiment conservation enlevé et éclairage
Store plissé Confort sur fenêtre de cuisine
Tiroirs bloc cuisine éclairés
Tiroirs casseroliers
Eau
Branchement eau de ville
Chauffe-eau 14 l électrique (TRUMA)
Indicateur de niveau réservoir eau fraîche
Réservoir eau fraîche (fixe 45 litres) avec remplissage extérieur
Technique/Chauffage/Climatisation
Bloc d´alimentation 350 W
Chauffage gaz S 3004 avec allumage automatique
Circuit d´air pulsé avec soufflerie 1 x 230 V avec fonction Autostart
Climatiseur TRUMA Aventa Compact Plus
Détecteur de fumée
Eclairage sous pavillons hauts
Interrupteur à l´entrée pour plafonnier et éclairage sous auvent
Prises 230 V
Spot(s) (LED/12V)
Tableau électrique (230V) avec disjoncteur FI (dispositif de sécurité des personnes)
Multimédia
Câblage TV (Prise 230 V) et mât d’antenne
Prises USB
Récepteur bluetooth avec 2 enceintes intégrées
Support TV SKY BASIC (chambre à coucher)
Diamant 520 SFDS
Châssis
Amortisseurs
Cache attelage "blanc"
Cache timon "blanc"
Crochet d´attelage sécurisé AKS 3004 (AL-KO)
Jantes aluminium noires polies
Recul automatique
Roue Jockey
Système châssis alvéolé, galvanisé (AL-KO)
Système Euro-essieu(x) (AL-KO)
Vérins stabilisateurs avec fuseaux rallongés
Vérins stabilisateurs galvanisés avec pieds "Big Foot" (AL-KO)
Bâti extérieur
3ème feu stop encastré
Aérations forcées en conformité avec norme EN 1645-1
Bandeau d’éclairage extérieur latéral côte porte d’entrée
Barres de toit
Construction bâti sandwich
Couvercle de coffre sur flèche avec amortisseurs et verrouillage 3 points
Couvercle remplissage eau fraîche avec bandeau de maintien
Eclairage dans marche pied d’entrée (LED)
Eclairage sous auvent (LED)
Fenêtres ouvrantes double vitrage, teintées avec commande à une main et stores combinés obturation/moustiquaire
Feux antibrouillard (2 pièces)
Feux de recul (2 pièces)
Passages de roue isolés
Poignées de manoeuvre ancrage
Porte d´entrée avec marchepied encastré et isolé, porte journaux, fenêtre teintée avec plissé d´obturation sur la partie haute
Roue de secours jante acie
Support de roue de secours dans coffre sur flèche
Technologie LFI pour certains éléments avants
Toit polyester renforcé GFK
Verrouillage centralisé
Séjour/Espace nuit
Pavillons hauts avec charnières Soft-close
2 coussins
Coffre de lit avec amortisseurs Liftomat
Coussins d´assises en mousse haute densité
Couvre-lit
Dosserets anti-condensation
Dossiers ergonomiques
Eclairage (12V) dans penderie avec détecteur de mouvements
Eclairage indirect (LED)
Eclairage LED
Lanterneau MIDI (Dometic) avec manivelle, aération permanente, store plissé combiné obturation-moustiquaire intégré dans lanterneau panoramique Skylight avec éclairage (LED)
Matelas grand confort mousse haute densité ventilée (7 zones)
Mobilier décor "Catania oak" et "Pure White brillant"
Moquette surjetée amovible lavable
Pavillons hauts avec aération permanente et éclairage indirect au plafond intégré (LED)
Plafonnier (12V/LED) intégré dans lanterneau panoramique Skylight avec 2 circuits
Porte accordéon
Rampe lumineuse dans les profilés des pavillons de rangements hauts
Revêtement de sol PVC design d’entretien aisé
Sommier à lattes articulées avec constance d´élasticité et réglage de fermeté
Spots de lecture (12V) dans chambre à coucher
Spots de lecture (12V) dans coin salon
Table escamotable télescopique avec pied central
Tapis de marchepied signé Fendt-Caravan
Tissus d´ameublement "Mendoza"
Cuisine/Cabinet de toilette
Armoire de toilette avec miroir dans cabinet de toilette latérale, douche
Cabine de douche
Combiné évier-cuisinière avec allumage automatique sécurisé, grille chrome linéaire 2 éléments et abattants double (2 feux, robinet rabattable)
Couvercle de cuisine rabattable
Eclairage cabinet de toilette (LED/12V)
Eclairage du plan de travail (LED)
Façade de réfrigérateur optique "pure white"
Fenêtre de cabinet de toilette dépolie et ouvrante avec store combiné obturation-moustiquaire
Habillage arrière du bloc cuisine en optique verre rétro-éclairé
Lavabo en inox avec tablettes, armoire de toilette et miroir éclairé
Pavillons hauts avec charnières Soft-close
Porte journaux intégré dans la porte d´entrée
Porte serviettes-patères
Range couverts avec revêtement Softtouch
Réfrigérateur Slim-Tower de 133 l avec compartiment conservation enlevé et éclairage
Store plissé Confort sur fenêtre de cuisine
Tiroirs bloc cuisine éclairés
Tiroirs casseroliers
Eau
Branchement eau de ville
Chauffe-eau 14 l électrique (TRUMA)
Indicateur de niveau réservoir eau fraîche
Réservoir eau fraîche (fixe 45 litres) avec remplissage extérieur
Technique/Chauffage/Climatisation
Bloc d´alimentation 350 W
Chauffage gaz S 3004 avec allumage automatique
Circuit d´air pulsé avec soufflerie 1 x 230 V avec fonction Autostart
Climatiseur TRUMA Aventa Compact Plus
Détecteur de fumée
Eclairage sous pavillons hauts
Interrupteur à l´entrée pour plafonnier et éclairage sous auvent
Prises 230 V
Spot(s) (LED/12V)
Tableau électrique (230V) avec disjoncteur FI (dispositif de sécurité des personnes)
Multimédia
Câblage TV (Prise 230 V) et mât d’antenne
Prises USB
Récepteur bluetooth avec 2 enceintes intégrées
Support TV SKY BASIC (chambre à coucher)
Détails techniques
Longueur hors tout
cm
721
Longueur de caisse
cm
606
Longueur utile
cm
514
Largeur hors tout
cm
250
Hauteur maximale
cm
280
Hauteur intérieure
cm
198
Places de couchage
3
Dimensions lit avant
cm
90 x 185
Dimensions lit arrière
cm
140 x 190
Dimensions lit central
cm
-
Dimensions lits superposés
cm
-
Poids total en charge
kg
1800
Poids à vide
kg
b
1541
Poids des équipements
kg
a
41
Masse en traction
kg
c
1582
Charge utile env.
kg ca.
218
Epaisseurs Plancher/Toit/Parois
mm
47 / 39 / 31
Pneumatiques
i
205/70 R 15 C
Simple/Double essieu(x)
1
Développé pour auvent
cm
v
966
Légende / Informations importantes
×
Légende / Informations importantes
a) Remplissage à 100 % de la bouteille de gaz (11 kg), réservoir eau fraîche rempli à 10 litres, réservoir chauffe-eau rempli à 100 %
b) Le poids à vide est la résultante du poids du véhicule avec ses équipements de série, sans eau, sans gaz, sans accessoires
c) La masse en traction est déterminée selon VO (EU) 1230/2012 avec remplissage du réservoir eau fraîche - 10l-, remplissage à 100 % de la cuve de vidange WC, remplissage à 100% du chauffe-eau et une bouteille de gaz en aluminium (11 kg)
d) Capacité du réservoir eau fraîche L 5 annexe V, partie A, alinéa 2.6 Fn (h) VO (EU)1230/2012 en tenant compte de la limite (robinet de vidange sur le réservoir eau fraîche) de litres (remplissage pendant la conduite)
e) Capacité du réservoir eau fraîche max. 25 voire 45 litres en tenant compte du robinet de vidange sur le réservoir
g) Le constructeur est en droit d'utiliser des alternatives en matières de dimensions de pneumatiques
Informations importantes:
Le catalogue et la grille de tarifs prend en compte la définition standard valable au moment de la mise en impression. Des erreurs d'impression peuvent subvenir malgré la relecture. Au cours de l'année modèle, nous nous réservons le droit d'entreprendre des modifications d'équipement ou d'amélioration des produits. Des imperfections d'impression et/ou de restitution de couleurs ne sont pas exclues.
Les modèles photographiés dans ce catalogue et sur les grilles tarifaires sont, pour certains, équipés d'options et/ou d'éléments de décoration ne faisant pas parties de la définition standard des véhicules.
Dans les indications de poids, des écarts de +/- 5 % peuvent survenir dus à l'utilisation de matières premières naturelles. La pose d'accessoires augmente la masse en traction. Elle peut aussi influencer la charge statique.
Les informations relatives aux masses et poids sont rédigées selon VO (EU) 1230/2012, dans la mesure ou dans le catalogue et la grille de tarifs elles ne comportent aucune indication complémentaire.
Attention :
Les charges admissibles sur les essieux et sur les points d'appui, tout comme l'indication du poids total techniquement admissible sont impérativement à respecter. Afin de coller aux consignes des masses et charges autorisées, il est impératif de veiller à la bonne répartition des charges dans le véhicule.
La pose d'accessoires peut influencer la charge utile càd. l'augmentation ou la réduction du poids à vide. Il est à noter que de ce fait la capacité des charges ajoutées peut être diminuée.
La charge utile résulte de la différence du poids total autorisé en charge et de la masse en traction.
Cette valeur doit être prise en compte lors de la pose d'accessoires complémentaires et/ou lors du chargement de vos effets personnels.
Le poids total en charge techniquement admissible ne doit en aucun cas être dépassé. En cas de besoin adressez-vous à votre revendeur agréé Fendt-Caravan.
Nous réservons le droit de modification des prix, constructions et équipements.
Équipement standard
Châssis
Amortisseurs
Cache attelage "blanc"
Cache timon "blanc"
Crochet d´attelage sécurisé AKS 3004 (AL-KO)
Jantes aluminium noires polies
Recul automatique
Roue Jockey
Système châssis alvéolé, galvanisé (AL-KO)
Système Euro-essieu(x) (AL-KO)
Vérins stabilisateurs avec fuseaux rallongés
Vérins stabilisateurs galvanisés avec pieds "Big Foot" (AL-KO)
Bâti extérieur
3ème feu stop encastré
Aérations forcées en conformité avec norme EN 1645-1
Bandeau d’éclairage extérieur latéral côte porte d’entrée
Barres de toit
Construction bâti sandwich
Couvercle de coffre sur flèche avec amortisseurs et verrouillage 3 points
Couvercle remplissage eau fraîche avec bandeau de maintien
Eclairage dans marche pied d’entrée (LED)
Eclairage sous auvent (LED)
Fenêtres ouvrantes double vitrage, teintées avec commande à une main et stores combinés obturation/moustiquaire
Feux antibrouillard (2 pièces)
Feux de recul (2 pièces)
Passages de roue isolés
Poignées de manoeuvre ancrage
Porte d´entrée avec marchepied encastré et isolé, porte journaux, fenêtre teintée avec plissé d´obturation sur la partie haute
Roue de secours jante acie
Support de roue de secours dans coffre sur flèche
Technologie LFI pour certains éléments avants
Toit polyester renforcé GFK
Verrouillage centralisé
Séjour/Espace nuit
Pavillons hauts avec charnières Soft-close
2 coussins
Coffre de lit avec amortisseurs Liftomat
Coussins d´assises en mousse haute densité
Couvre-lit
Dosserets anti-condensation
Dossiers ergonomiques
Eclairage (12V) dans penderie avec détecteur de mouvements
Eclairage indirect (LED)
Eclairage LED
Lanterneau MIDI (Dometic) avec manivelle, aération permanente, store plissé combiné obturation-moustiquaire intégré dans lanterneau panoramique Skylight avec éclairage (LED)
Matelas grand confort mousse haute densité ventilée (7 zones)
Mobilier décor "Catania oak" et "Pure White brillant"
Moquette surjetée amovible lavable
Pavillons hauts avec aération permanente et éclairage indirect au plafond intégré (LED)
Plafonnier (12V/LED) intégré dans lanterneau panoramique Skylight avec 2 circuits
Porte accordéon
Rampe lumineuse dans les profilés des pavillons de rangements hauts
Revêtement de sol PVC design d’entretien aisé
Sommier à lattes articulées avec constance d´élasticité et réglage de fermeté
Spots de lecture (12V) dans chambre à coucher
Spots de lecture (12V) dans coin salon
Table escamotable télescopique avec pied central
Tapis de marchepied signé Fendt-Caravan
Tissus d´ameublement "Mendoza"
Cuisine/Cabinet de toilette
Armoire de toilette avec miroir dans cabinet de toilette latérale, douche
Cabine de douche
Combiné évier-cuisinière avec allumage automatique sécurisé, grille chrome linéaire 2 éléments et abattants double (2 feux, robinet rabattable)
Couvercle de cuisine rabattable
Eclairage cabinet de toilette (LED/12V)
Eclairage du plan de travail (LED)
Façade de réfrigérateur optique "pure white"
Fenêtre de cabinet de toilette dépolie et ouvrante avec store combiné obturation-moustiquaire
Habillage arrière du bloc cuisine en optique verre rétro-éclairé
Lavabo en inox avec tablettes, armoire de toilette et miroir éclairé
Pavillons hauts avec charnières Soft-close
Porte journaux intégré dans la porte d´entrée
Porte serviettes-patères
Range couverts avec revêtement Softtouch
Réfrigérateur Slim-Tower de 133 l avec compartiment conservation enlevé et éclairage
Store plissé Confort sur fenêtre de cuisine
Tiroirs bloc cuisine éclairés
Tiroirs casseroliers
Eau
Branchement eau de ville
Chauffe-eau 14 l électrique (TRUMA)
Indicateur de niveau réservoir eau fraîche
Réservoir eau fraîche (fixe 45 litres) avec remplissage extérieur
Technique/Chauffage/Climatisation
Bloc d´alimentation 350 W
Chauffage gaz S 3004 avec allumage automatique
Circuit d´air pulsé avec soufflerie 1 x 230 V avec fonction Autostart
Climatiseur TRUMA Aventa Compact Plus
Détecteur de fumée
Eclairage sous pavillons hauts
Interrupteur à l´entrée pour plafonnier et éclairage sous auvent
Prises 230 V
Spot(s) (LED/12V)
Tableau électrique (230V) avec disjoncteur FI (dispositif de sécurité des personnes)
Multimédia
Câblage TV (Prise 230 V) et mât d’antenne
Prises USB
Récepteur bluetooth avec 2 enceintes intégrées
Support TV SKY BASIC (chambre à coucher)
* Selon modèle
